商品説明
。< br /> b bの特徴：br brを含むすべての必要なより簡単にデバッグmcu（stm32f4とnrf51 br－複数のデバッグサポートピン（20ピン配置と
More information in English:
Introduction:
One of our goals is to make development with the Crazyflie 2.0 as easy as possible. But due to the platforms small size there are limitations on what connectors we can have. Therefore we designed a debug-adapter kit that makes connecting a debugger to either of the MCUs a lot easier, by converting the connector pinouts to standard JTAG and SWD pinouts.

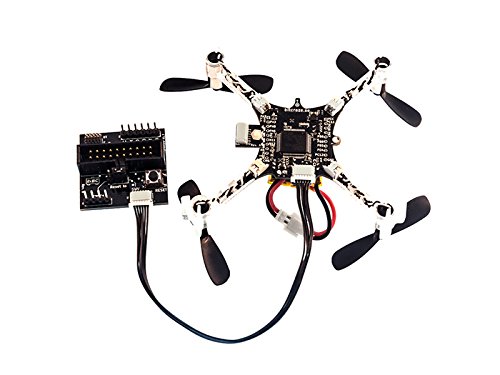

This product is inteded to be used together with the Crazyflie 2.0.
Features:
Includes everything needed to more easily debug the MCUs (STM32F4 and nRF51)
Multiple debug pinouts supported (including 20-pin JTAG and 10-pin Cortex debug)
Specification:

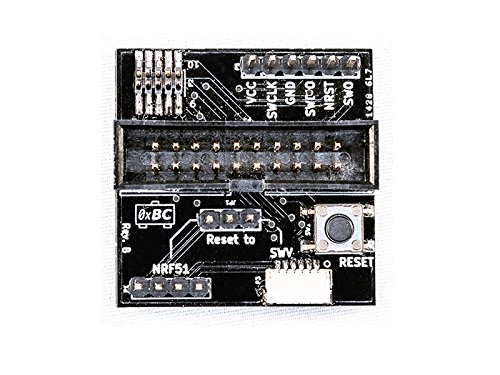

Supported debugger pinouts:
Custom pinout that matches ST Discovery board debug interfaces
Standard Cortex SWV debug 2x6 1.27mm (50mil) SWV interface
Standard 2x10 2.54mm (100mil) JTAG interface
Has reset button with jumper for reset support on either STM32F4 and nRF51

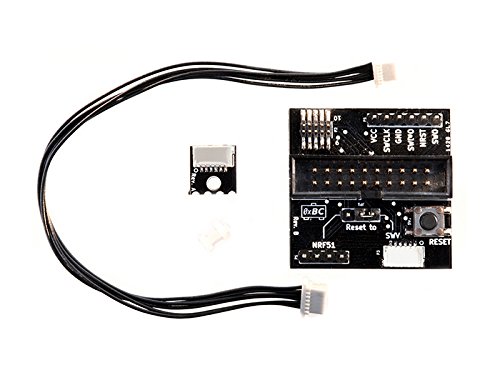

Package contents:
1 x Crazyflie 2.0 debug adapter
1 x nRF51 debug connector
1 x Nylon screw and nut for nRF51 debug connector
1 x 6-pin debug cable for connecting to the Crazyflie 2.0
Resources:
Bitcraze
Wiki
Forum
Support
If you have any further question for technical support, please contact support(at)bitcraze.se.
特記事項
- jtagを含むより簡単にデバッグに必要なすべてが含まれていました（stm32f4とnrf51）。複数のピン配置（デバッグサポートを含む20ピンjtagと10ピンの皮質のデバッグ）。デバッガのピン配置を支持した。
- カスタムpinout聖ディスカバリー・ボードをデバッグインターフェースにマッチします。標準的な皮質swvデバッグ2x6 1.27mm（半分）swvインターフェース。標準2x10 2（1億）をjtagのインタフェース。どちらのstm32f4とnrf51にリセットをサポートするためのジャンパでリセットボタンを持っています。
- x 2 . 1 crazyflieデバッグアダプタ。デバッグ用コネクタ1 x nrf51。デバッグ用コネクタ1 xナイロンネジとナットnrf51。1つのxは、crazyflie 2 . 6に接続するためのデバッグケーブル。資源。bitcraze。wiki。フォーラム。
